Централизованная подача жидкого кислорода. Монтаж системы

Медицинские газы для лечебных учреждений

Среди множества инженерных систем, обеспечивающих функционирование учреждений здравоохранения, имеется система, без которой представить современную медицину очень сложно.

Это система обеспечения медицинскими газами. В проектной терминологии она чаще именуется как «медицинские газы (медгазы)», или «лечебные газы». К медицинским газам относятся: кислород, закись азота, сжатый воздух, углекислый газ, а так же система обеспечения вакуума.

Комплекс обеспечения медицинскими газами можно представить в трех основных составляющих:

Источники медицинских газов и вакуума

Источником кислорода может являться: разрядная рампа для баллонов (в случае относительно не большого потребления кислорода) или Танки для хранения и распределения жидкого кислорода О2.

Источниками закиси азота и углекислого газа также служат разрядные рампы для баллонов.

Для размещения рамп необходимо предусмотреть отдельное помещение.

Сжатый воздух в системе обеспечивается компрессорной станцией, оснащенной системой фильтрации и осушки подаваемого сжатого воздуха.

Для обеспечения вакуума в системе, используется вакуумная станция, располагаемая вместе с компрессорной в подвале или цокольном этаже здания.

Газораспределительные устройства

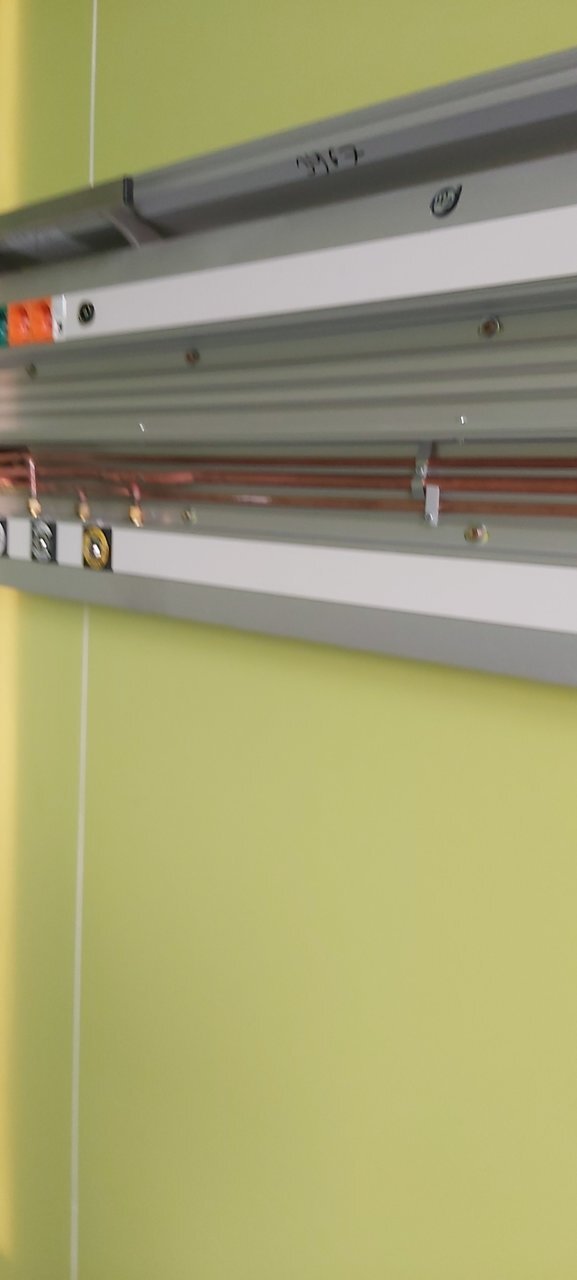

20201011_172529          20201015_170708           20201011_141959     20201006_204748 Газораспределительные устройства – это оборудование в виде настенных газовых клапанов, настенных консолей, потолочных консолей и т.п., которые комплектуются быстроразъемными клапанными системами соответствующие определенному стандарту, как правило, это DIN, или AFNOR. Так как в составе медицинских консолей присутствуют электрические розетки, очень важно не забывать про обеспечение данных точек подводкой кабелей. Особенно необходимо учитывать тот факт, что консоли реанимационных и операционных отделений должны иметь отдельные автоматические выключатели.

Поскольку тип и комплектация каждой консоли зависит от ее функционального назначения, данные решения должны приниматься при непосредственном участии специалистов медицинского учреждения, для которого разрабатывается проект.

Системы трубопроводов

20201208_111241          20201011_141920          20210125_145704        20200913_000031

От источников к оборудованию газ подается по системе трубопроводов, имеющей в своем составе контрольно-измерительные приборы и запорно-регулирующие устройства.

Внутренние магистрали трубопроводов медгазов выполняются из медных или нержавеющих труб. Варианты прокладки трубопроводов в зданиях принимаются с учетом нескольких факторов. Основной составляющей здесь являются, конечно же, требования нормативных документов, согласно которым трубопроводы медицинских газов должны монтироваться под потолком, или в межпотолочном пространстве с опусками к местам соединения с оборудованием.     Особое внимание при проектировании должно уделяться зонам «чистых помещений», где потолки не вскрываются, а прокладка трубопроводов в этих помещениях выполняется именно в межпотолочном пространстве. В других случаях, если рассматривать способы прокладки под потолком, возможны два варианта: открыто, или с декоративным оформлением в пластиковых коробах. Трубопроводы, смонтированные открыто, можно покрасить, например, в тон отделки стен, чтобы трубы не выделялись на общем фоне. Главное при этом на покрашенных трубопроводах выполнить маркировку соответствующими указателями газов – «стикерами».

Для оперативного обслуживания системы медицинских газов на ее определенных участках монтируется запорная арматура с манометрами. Это позволяет при проведении регламентных работ или устранении неполадок локализовать конкретный участок системы, не останавливая процесс обеспечения медицинскими газами всех потребителей. С особым вниманием должно прорабатываться оснащение такими устройствами операционных отделений, отделений реанимации и интенсивной терапии, так как перекрывание одной группой вентилей всех операционных в отделении, или палат реанимации и палат интенсивной терапии (ПИТ) в отделении, не допустимо.

Такое ознакомительное описание на наш взгляд очень разнообразной системы, возможно, поможет Вам правильно сформулировать ряд задач, вопросов и пожеланий которые вы хотели бы адресовать исполнителю проектной документации.

Наша компания со своей стороны готова еще до момента проектирования совместно с вами проработать вопросы в подборе оборудования, способов прокладки магистралей трубопроводов, определения мест установки источников медицинских газов и расстановки медицинских консолей. Итогом наших действий станет техническое задание на разработку проектной документации.

В процессе разработки проекта наши специалисты ведут тесное сотрудничество с организациями, разрабатывающими смежные разделы проектной документации или со специалистами соответствующих инженерных служб на действующем объекте. Такой подход позволяет оптимизировать различные инженерные решения, и он просто необходим, ведь, к сожалению, очень часто про такую важную составляющую медицинских учреждений как система обеспечения медгазами вспоминают в последнюю очередь.
